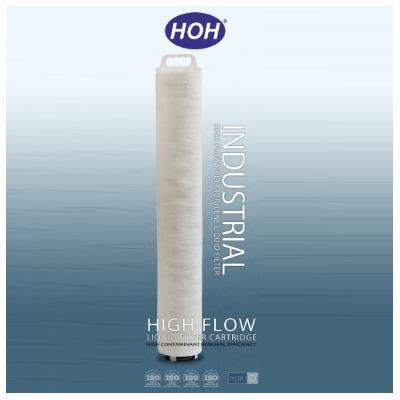

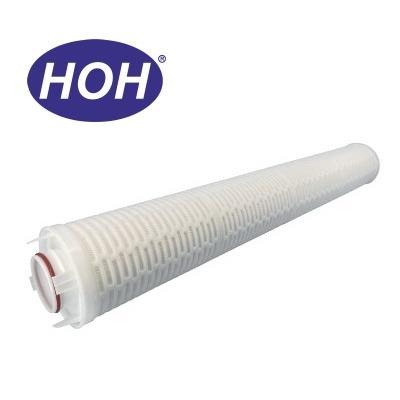

فیلتر High Flow (های فلو)
مدل 3M

برند :

وضعیت :

موجود

دبی عبوری بسیار بالا
سطح فیلتراسیون مؤثر بالا
افت فشار اولیه پایین
قیمت مناسب ساخت آبکالا

طول عمر کاری بالا
کاهش تعداد کارتریج‌های موردنیاز
کاهش فضای موردنیاز هوزینگ
کاهش هزینه‌های نگهداری

قیمت فروش: ۱۲,۰۰۰,۰۰۰ تومان

تعداد:

اضافه به سبد خرید

فیلتر High Flow 3M | کارتریج HFM تصفیه آب صنعتی

فیلتر High Flow 3M چیست؟

فیلتر High Flow 3M یکی از راهکارهای فیلتراسیون با ظرفیت جریان بالا است که برای تصفیه و پیش‌فیلتراسیون حجم زیادی از آب و سیالات صنعتی طراحی شده است. این فیلترها با استفاده از مدیای Non-Woven، ساختار پلیسه‌ای و مسیر جریان از خارج به داخل (Outside-to-Inside)، امکان عبور دبی بالای سیال را در یک کارتریج فراهم می‌کنند.
خانواده 3M™ High Flow Series HF و HFM برای کاربردهایی مانند آب صنعتی، آب فرآیندی، پیش‌فیلتراسیون RO و ممبران، آب خنک‌کننده، پساب، صنایع غذایی و نوشیدنی، صنایع شیمیایی، پتروشیمی، نفت و گاز و صنایع الکترونیک ارائه شده است.
یکی از مهم‌ترین مزایای این فناوری، کاهش تعداد کارتریج‌های موردنیاز و کوچک‌تر شدن هوزینگ در مقایسه با بسیاری از سیستم‌های متداول کارتریجی است.

کارتریج HFM چیست؟

HFM یکی از خانواده‌های فیلتر High Flow شرکت 3M است که با مدیای Non-Woven و ساختار پلیسه‌ای تولید می‌شود.
در مدل‌های HFM، میکروفایبرهای پلی‌پروپیلن با قطر کنترل‌شده در ساخت مدیا استفاده می‌شوند. طبق اطلاعات رسمی 3M، این ساختار به ایجاد ویژگی Absolute Particle Retention کمک می‌کند. همچنین فرآیند تولید و شکل‌دهی پلیسه‌ها باعث یکنواخت‌تر شدن ساختار پلیسه و توزیع بهتر جریان در کل مدیا می‌شود.
این ویژگی‌ها باعث می‌شوند سطح مؤثر بیشتری از مدیا در فرآیند فیلتراسیون مورد استفاده قرار گیرد.

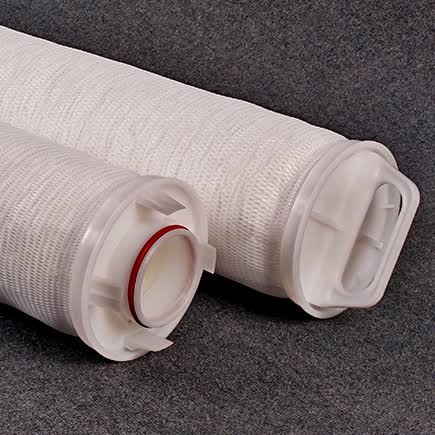

ساختار و نحوه عملکرد فیلتر High Flow

یکی از ویژگی‌های مهم کارتریج‌های High Flow، جریان خارج به داخل است.

در این ساختار:
سیال آلوده → سطح خارجی کارتریج → مدیای فیلتراسیون → هسته داخلی → خروج سیال تصفیه‌شده

قرار گرفتن ذرات در بخش خارجی کارتریج باعث می‌شود ظرفیت نگهداری آلودگی در سطح مؤثر فیلتر مورد استفاده قرار گیرد و در زمان تعویض، مدیریت کارتریج نیز ساده‌تر شود.
3M نیز در مشخصات رسمی خانواده High Flow، مسیر جریان Outside-to-Inside را یکی از ویژگی‌های اصلی این محصولات معرفی می‌کند.

مدیای فیلتر High Flow 3M

در خانواده 3M High Flow، از مدیای Non-Woven پلی‌پروپیلن استفاده می‌شود.
میکروفایبرهای پلی‌پروپیلن با قطر کنترل‌شده، امکان تولید مدیایی با عملکرد فیلتراسیون Absolute را فراهم می‌کنند. برای نمونه، مدل 3M HFM40PPA05D دارای درجه فیلتراسیون 5 میکرون Absolute با راندمان 99.9 درصد و مدل‌های HFM40PPA10D و HFM40PPA20D نیز به‌ترتیب 10 و 20 میکرون Absolute هستند.

ظرفیت جریان فیلتر High Flow 3M

یکی از مهم‌ترین ویژگی‌های فیلترهای High Flow، ظرفیت عبور بالای سیال در یک کارتریج است.

بر اساس مستندات رسمی 3M :
• کارتریج 10 اینچ: تا حدود 19.3 m³/h
• کارتریج 40 اینچ: تا حدود 80 m³/h
• کارتریج 60 اینچ: تا حدود 113 m³/h

البته ظرفیت واقعی به مدل، درجه فیلتراسیون، نوع سیال و شرایط عملیاتی بستگی دارد.
این ظرفیت بالا باعث می‌شود در بسیاری از پروژه‌های صنعتی بتوان تعداد کارتریج‌ها و اندازه هوزینگ را کاهش داد.

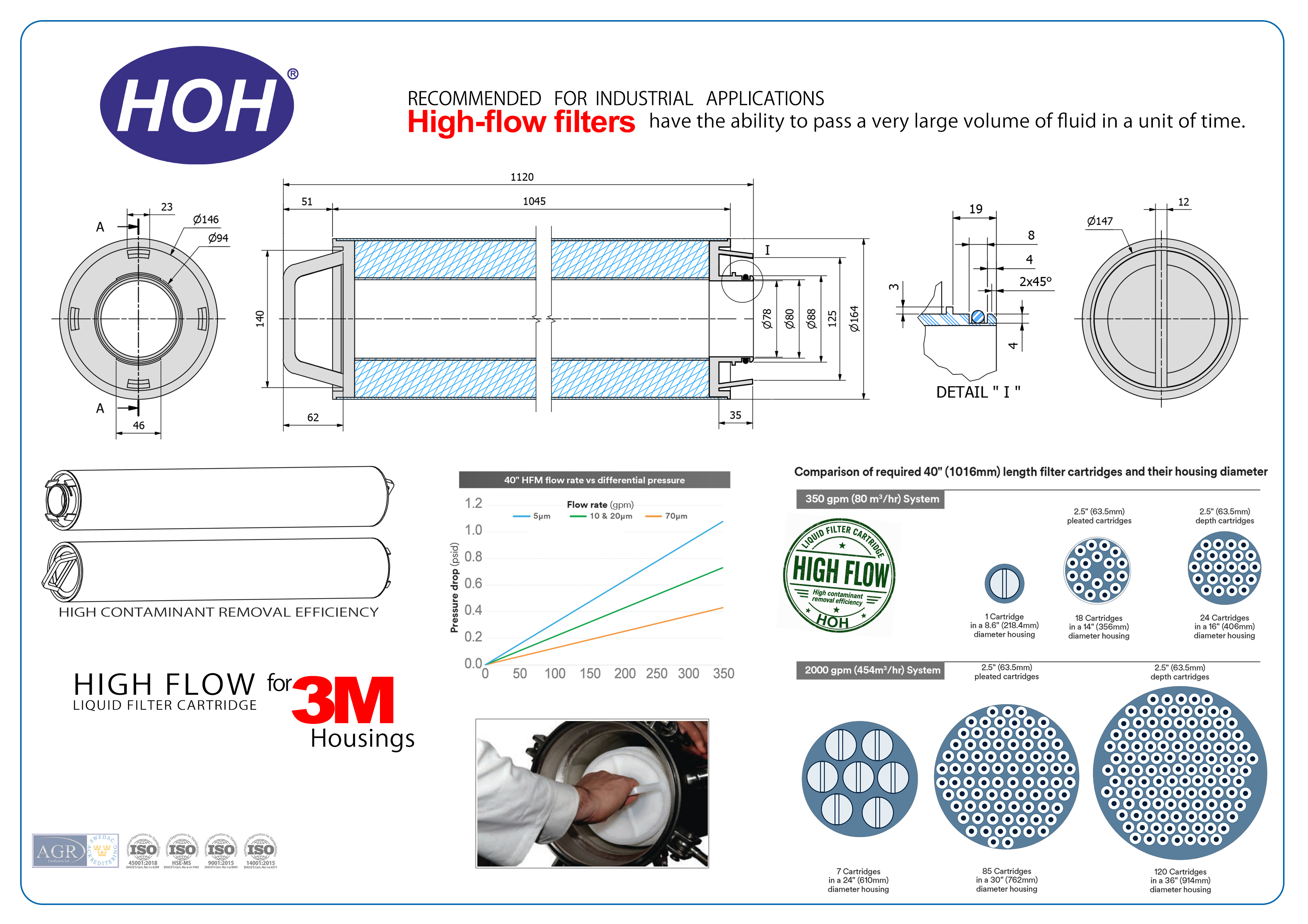

کاهش تعداد کارتریج‌ها با فناوری High Flow

یکی از جذاب‌ترین مزایای سیستم High Flow، مقایسه آن با کارتریج‌های معمولی 2.5 اینچی است.

طبق مستندات رسمی 3M، برای یک سیستم 350 GPM معادل حدود 80 m³/h:
• سیستم High Flow: 1 کارتریج
• کارتریج Pleated معمولی 2.5 اینچی: 18 کارتریج
• کارتریج Depth معمولی 2.5 اینچی: 24 کارتریج

برای سیستم 2000 GPM معادل حدود 454 m³/h نیز مقایسه رسمی 3M شامل موارد زیر می باشد:
• High Flow: 7 کارتریج
• Pleated معمولی: 85 کارتریج
• Depth معمولی: 120 کارتریج

این اختلاف، یکی از دلایل اصلی استفاده از فیلترهای High Flow در سیستم‌های تصفیه آب صنعتی با دبی بالا است.

مزایای فیلتر High Flow 3M

1. ظرفیت جریان بالا
کارتریج‌های High Flow برای عبور حجم زیادی از آب و سیال در یک کارتریج طراحی شده‌اند.
2. کاهش تعداد کارتریج
با افزایش ظرفیت هر کارتریج، تعداد کارتریج‌های موردنیاز برای یک دبی مشخص کاهش پیدا می‌کند.
3. کاهش ابعاد هوزینگ
تعداد کمتر کارتریج می‌تواند به طراحی هوزینگ کوچک‌تر و فشرده‌تر منجر شود. 3M برای سیستم High Flow کاهش حدود 33 تا 50 درصدی اندازه هوزینگ نسبت به برخی سیستم‌های متداول 2.5 اینچی را گزارش کرده است.
4. کاهش زمان تعویض
کاهش تعداد کارتریج‌ها باعث ساده‌تر شدن عملیات سرویس و تعویض می‌شود.
5. کاهش نقاط آب‌بندی
تعداد کمتر کارتریج یعنی تعداد کمتری Seal و نقطه اتصال که می‌تواند احتمال Bypass را در طراحی سیستم کاهش دهد.
6. استفاده مؤثر از سطح مدیا
ساختار پلیسه‌ای، سطح مؤثر بیشتری را برای فیلتراسیون فراهم می‌کند.
7. عملکرد Absolute
مدل‌های مختلف HFM با درجات Absolute متفاوت عرضه می‌شوند؛ برای مثال 5، 10 و 20 میکرون در برخی مدل‌های 40 اینچی.
8. مناسب برای کاربردهای متنوع صنعتی
از آب صنعتی و RO گرفته تا صنایع شیمیایی، نفت و گاز، الکترونیک و صنایع غذایی و نوشیدنی.

کاربرد فیلتر High Flow در تصفیه آب صنعتی

فیلتر High Flow می‌تواند در بخش‌های مختلف سیستم‌های تصفیه آب مورد استفاده قرار گیرد.

پیش‌فیلتراسیون RO

یکی از کاربردهای مهم این کارتریج‌ها، RO/Membrane Prefiltration است. استفاده از فیلتر مناسب قبل از ممبران می‌تواند به کنترل ذرات معلق و حفاظت از تجهیزات پایین‌دست کمک کند.

آب فرآیندی

برای فیلتراسیون آب مورد استفاده در فرآیندهای صنعتی، مدل مناسب باید بر اساس کیفیت آب و درجه فیلتراسیون موردنیاز انتخاب شود.

آب خنک‌کننده

در برخی فرآیندهای صنعتی، فیلتر High Flow برای فیلتراسیون Coolant و آب خنک‌کننده کاربرد دارد.

پساب و آب بازیافتی

3M خانواده High Flow را برای کاربردهایی مانند Reclaimed Water و Waste Water نیز معرفی کرده است.

صنایع شیمیایی

کاربردهای اعلام‌شده شامل Quench Water، محلول‌های نمکی آبی و برخی محصولات نهایی است.

صنایع نفت و پتروشیمی

از جمله کاربردهای ذکرشده می باشد:
• Water Flooding
• Produced Water
• Enhanced Oil Recovery
• Completion Fluids
• Amine Sweetening

صنایع غذایی و نوشیدنی

در برخی کاربردهای صنایع غذایی و نوشیدنی نیز برای آب فرآیندی، آب اختلاط و پیش‌فیلتراسیون خطوط نهایی استفاده می‌شود؛ البته رعایت شرایط و الزامات تماس با مواد غذایی برای هر مدل و کاربرد باید به‌صورت جداگانه بررسی شود.

فیلتر High Flow برای پیش‌تصفیه آب و RO

در سیستم‌های تصفیه آب صنعتی و اسمز معکوس RO، پیش‌فیلتراسیون یکی از مراحل مهم برای کاهش بار ذرات معلق ورودی به تجهیزات پایین‌دست است.
فیلتر High Flow می‌تواند زمانی اهمیت بیشتری پیدا کند که دبی آب ورودی بالا باشد و استفاده از تعداد زیادی کارتریج معمولی باعث افزایش حجم هوزینگ، فضای نصب و عملیات نگهداری شود.
انتخاب Micron Rating باید بر اساس:
• TSS آب ورودی
• اندازه ذرات
• SDI
• دبی
• کیفیت آب خام
• افت فشار مجاز
• حساسیت تجهیزات پایین‌دست
انجام شود.

تفاوت فیلتر High Flow با کارتریج معمولی

مهم‌ترین تفاوت، ظرفیت جریان بسیار بالاتر در هر کارتریج است.
در یک سیستم معمولی، برای دستیابی به دبی بالا ممکن است تعداد زیادی کارتریج 2.5 اینچی موردنیاز باشد. در سیستم High Flow، یک کارتریج بزرگ‌تر می‌تواند بخش قابل‌توجهی از این ظرفیت را تأمین کند.
بر اساس مقایسه رسمی 3M، برای دبی حدود 80 m³/h، یک کارتریج High Flow در مقابل 18 کارتریج Pleated و 24 کارتریج Depth معمولی قرار گرفته است.
بنابراین High Flow می‌تواند در طراحی سیستم‌هایی با دبی بالا، به کاهش تعداد کارتریج، کاهش فضای هوزینگ و ساده‌تر شدن عملیات تعویض کمک کند.

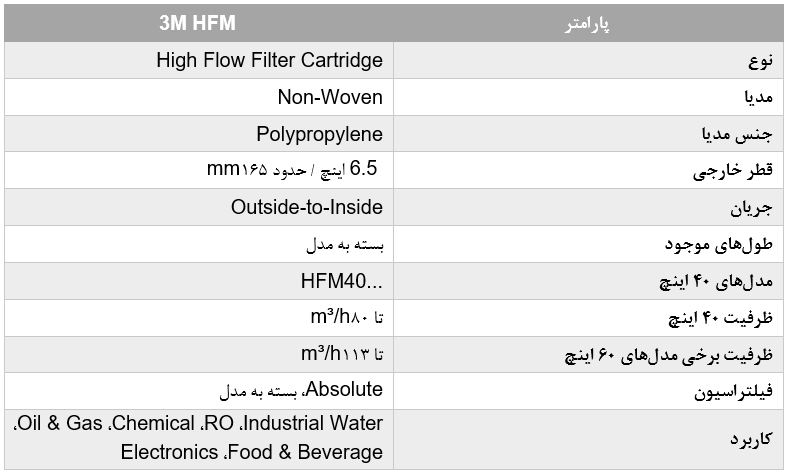

مشخصات رسمی 3M HFM در یک نگاه

برای محتوای اصلی مربوط به 3M، اطلاعات زیر قابل اتکاتر است:

راهنمای خرید فیلتر High Flow 3M

برای خرید فیلتر High Flow 3M صرفاً دانستن دبی سیستم کافی نیست. برای انتخاب مدل صحیح باید موارد زیر بررسی شوند:
1. دبی آب یا سیال
مثلاً 50، 80، 200 یا 450 m³/h.
2. درجه فیلتراسیون موردنیاز
مثلاً 5، 10 یا 20 میکرون Absolute.
3. نوع سیال
آب خام، آب فرآیندی، پساب، آب خنک‌کننده یا سیال شیمیایی.
4. کیفیت آب ورودی
5. TSS و میزان بار آلودگی
6. افت فشار مجاز
7. طول کارتریج
8. نوع هوزینگ و اتصال
9. جنس Seal
10. شرایط دما و سازگاری شیمیایی

به همین دلیل، هنگام استعلام قیمت بهتر است کد کامل کارتریج در اختیار فروشنده قرار گیرد.

سوالات متداول فیلتر High Flow 3M

فیلتر High Flow 3M چیست؟

فیلتر High Flow 3M یک کارتریج فیلتراسیون با ظرفیت جریان بالا است که برای تصفیه آب و سیالات صنعتی طراحی شده و با کاهش تعداد کارتریج‌های موردنیاز می‌تواند به کوچک‌تر شدن سیستم فیلتراسیون کمک کند.

فیلتر 3M HFM تا چه دبی کار می‌کند؟

بسته به مدل، ظرفیت متفاوت است. برخی مدل‌های 40 اینچی HFM تا حدود 80 m³/h و برخی مدل‌های 60 اینچی تا حدود 113 m³/h ظرفیت اعلام‌شده دارند.

فیلتر HFM برای RO مناسب است؟

بله. RO/Membrane Prefiltration یکی از کاربردهای رسمی اعلام‌شده برای خانواده 3M High Flow است.

فیلتر HFM چه میکرونی است؟

بسته به مدل متفاوت است. برای نمونه مدل‌های HFM40PPA05D، HFM40PPA10D و HFM40PPA20D به‌ترتیب 5، 10 و 20 میکرون Absolute هستند.

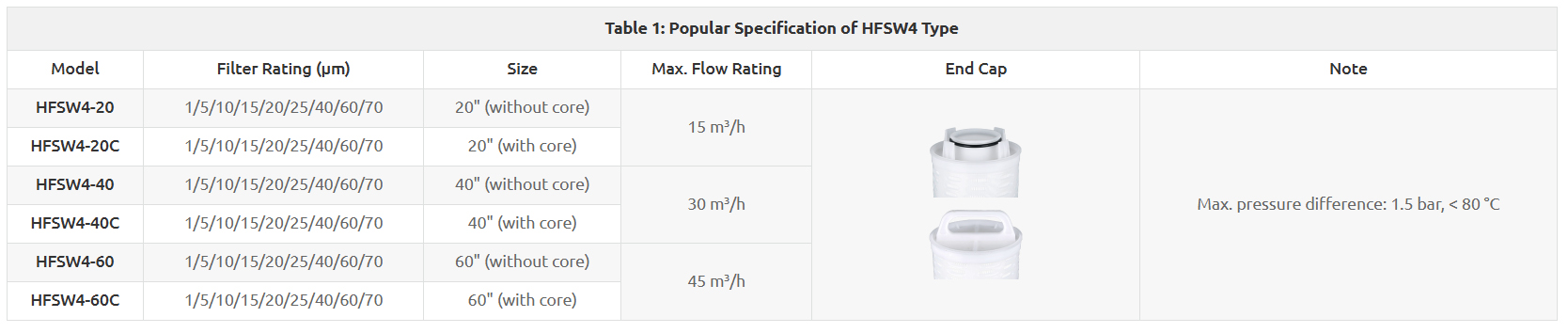

تفاوت HFM با HFSW4 چیست؟

این دو را نباید یک محصول واحد در نظر گرفت. HFM خانواده رسمی 3M High Flow است، درحالی‌که HFSW4 در کاتالوگ Snowate به‌عنوان یک نوع High Flow معرفی شده است. مشخصات ظاهری و عملکردی آنها شباهت‌هایی دارد، اما سازنده و کد محصول متفاوت است.

آیا فیلتر High Flow برای تصفیه آب صنعتی مناسب است؟

بله. 3M خانواده High Flow را برای کاربردهای Industrial Water، آب فرآیندی، پیش‌فیلتراسیون RO، آب خنک‌کننده و پساب معرفی کرده است.

خرید فیلتر High Flow از آبکالا

اگر برای سیستم تصفیه آب صنعتی، RO یا فیلتراسیون فرآیندی به کارتریج فیلتر High Flow نیاز دارید، انتخاب مدل مناسب باید بر اساس دبی، درجه فیلتراسیون، کیفیت آب، نوع هوزینگ و شرایط عملیاتی انجام شود.
در آبکالا می‌توانید برای انتخاب فیلتر High Flow، کارتریج HFM و کارتریج‌های مناسب پیش‌فیلتراسیون RO مشخصات فنی موردنیاز پروژه را بررسی کرده و برای دریافت مشاوره فنی و استعلام قیمت اقدام کنید.

با کارشناسان آبکالا در تماس باشید.
